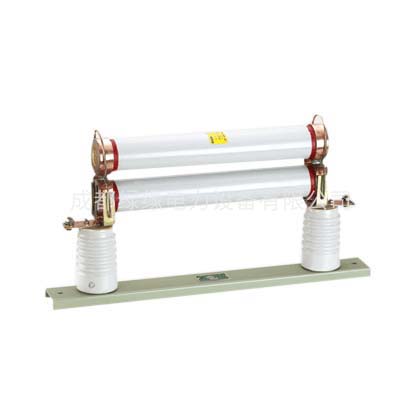

RN1-3、6、10/75-200戶內高壓限流熔斷器
一、熔體管結構
熔斷管是熔斷器的主要部件，它是由熔絲裝在瓷管中，在并瓷管中充填石英砂，兩端密封而成。額定電流在7.5A以下及額定電壓為35V的熔管，其熔絲是繞在特制的瓷芯上，；額定電流在7.5A以上的熔體管；其熔絲是懸掛在瓷管中。
主要技術參數:
產品型號 | 型號 | 額定電壓(KA) | 額定電流(A) | 主要尺寸 | ||||
| A | a | L | H | b | ||||
| RN1-3/150 | RN3 | 3 | 150 | 270 | 400 | 450 | 350 | 108 |
| RN1-3/200 | RN3 | 200 | ||||||
| RN1-6/100 | RN3 | 3 | 100 | 370 | 500 | 550 | 350 | 108 |
| RN1-6/150 | RN3 | 150 | ||||||
| RN1-6/200 | RN3 | 200 | ||||||
| RN1-10/75 | RN3 | 10 | 75 | 470 | 600 | 650 | 350 | 108 |
| RN1-10/100 | RN3 | 100 | ||||||
