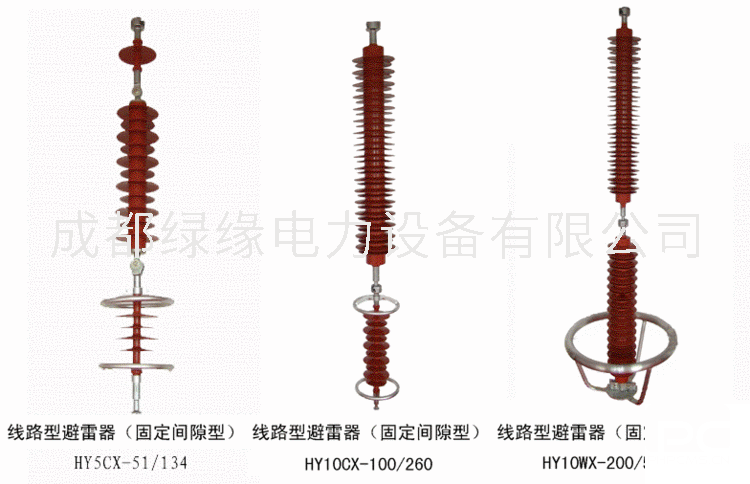

HY10CX-102/296線路型避雷器
一、產品概述
隨著高壓真空斷路器的日益廣泛使用，其強開斷能力引發各類操作過電壓，對電壓設備的保護提出了新的課題。由于我國中壓電網（3~66KV）的一些特殊性，常規中壓避雷器對這類過電壓不敏感，起不到保護作用，組合式過電壓保護器（又稱組合式避雷器）正是為了解決這一難題的新產品。
該產品采用四星型接法(俗稱三叉戟式接法)，設置公共中性點，不但可以大大降低相間過電壓，而且相對地保護水平也有質的提高，真正起到了對高壓真空斷路器操作過電壓的有效限制。
二、使用條件
環境溫度:不高于+40℃；不低于-40℃；；
地震烈度：7度及以下；
海拔高度：不超過2000m；
******風速：35m/s；
電源頻率：50±2Hz；60±2Hz；
免清掃條件：中等污穢及以下地區；
對無間隙產品：長期施加的工頻電壓不得超過保護器持續運行電壓；
對有間隙產品：安裝點短時工頻電壓升高不得超過保護額定電壓；
長期使用于以下異常條件，保護器需特別制作，訂貨時需說明：
溫度或海拔超標（高原、熱帶、寒帶、全封閉柜用、靠近電爐等）；
使用環境嚴重潮氣或腐蝕性氣體雜質（水上、鹽場、化工場等）；
強紫外線輻射（高原、強日照干旱地區等）；
特重污穢地區（礦山工作面、建筑工地工作面等）。
HY10CX-102/296線路型避雷器產品參數：
| 避雷器型號 | 使用場所 | 電壓等級(KV) | 避雷器額定電壓（KV） 有效值 (KV) | 有間隙避雷器 | 殘壓峰值（KV）（不大于） | ||||
| 工頻放電電壓（KV）有效值不小于 | 1.2/50沖擊放電電壓（KV） | 8/20雷電沖擊電流下 | ******電導電流（μA） | 30/60操作沖擊電流下8/20 | 1/4陡坡沖擊電流 | ||||
| HY5CX-42/120 | 線路型 | 35 | 42 | 80 | 120 | 20 | 120 | 100 | 138 |
| HY5CX-42/150 | 42 | 80 | 150 | 20 | 150 | 128 | 169 | ||
| HY5CX-75/218 | 66 | 75 | 117 | 218 | 20 | 218 | - | 246 | |
| HY5CX-90/260 | 110 | 90 | 170 | 260 | 20 | 260 | - | 292 | |
| HY10CX-90/260 | 90 | 170 | 290 | 20 | 260 | - | 292 | ||
| HY10CX-90/280 | 90 | 170 | 280 | 20 | 280 | - | 314 | ||
| HY10CX-102/296 | 102 | 170 | 296 | 20 | 296 | - | 332 | ||
