  一、產品概述

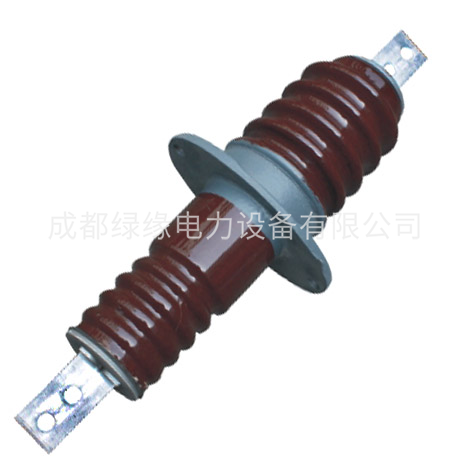

CLB-35KV/200A 3150A戶內鋁排高壓穿墻套管（以下簡稱套管）適用于額定電壓（10~35)kV， 頻率（15～60）Hz的三相交流系統電站和變電所配電裝置上 ，供導電部分穿過隔板、墻壁或其它接地物，起絕緣支持和外部導線（母線）間固定連接之用。

二、產品特點
套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。

三、用途及分類
 穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。    穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、鋁導體穿墻瓷套管和鋁導體穿墻瓷套管。    當鋁導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用鋁過渡接頭，但又給現場施工帶來麻煩，采用銅鋁導體瓷套管則可解決上述問題。    戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。    穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。

四、使用環境條件
環境溫度不高于＋40℃，不低于-40℃ 海拔不超過l000m 相對濕度月平均值不大于90％ 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢 無經常性的劇烈振動

五、安裝使用說明
1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。    2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。    3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。    4.安裝母線穿墻瓷套管的墻孔應按其法蘭加強筋******尺寸開孔。

CLB-35KV/200A 3150A戶內鋁排高壓穿墻套管型號表：

CLB-35KV/200A 3150A戶內鋁排穿墻套管參數表：
