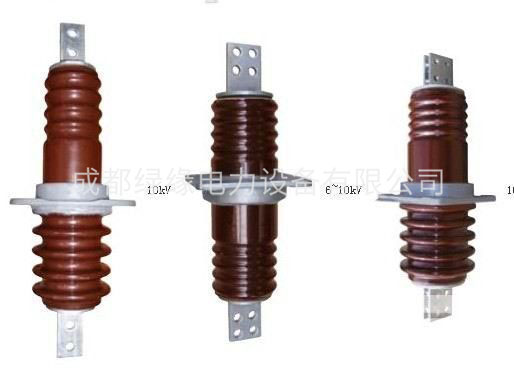

CB-10KV/200A 3150A戶內銅排陶瓷穿墻套管
一、產品概述
CB-10KV/200A 1500A戶內銅排陶瓷穿墻套管適用于工頻交流電壓為35千伏及以下電廠、變電站的配電裝置、高壓成套封閉柜中，作導電部分穿過接地隔板、墻壁及封閉配電裝置的絕緣，支持和外部母線連接之用。
二、使用環境條件
環境溫度不高于+40℃，不低于-40℃
海拔不超過l000m
相對濕度月平均值不大于90%
周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污穢
無經常性的劇烈振動
二、產品特點
套管由瓷件、金屬附件、安裝法蘭和導電排（桿）等組成。
三、用途及分類
穿墻瓷套管用于電站和變電所配電裝置及高壓電器，供導線穿過接地隔板、墻壁或電器設備外殼，支持導電部分使之對地或外殼絕緣。
穿墻瓷套管按其使用環境可分為戶內和戶外穿墻瓷套管。按穿過其中心的導體不同可分為母線穿墻瓷套管、銅導體穿墻瓷套管和鋁導體穿墻瓷套管。
當銅導體與母線直接相連時，易產生電化腐蝕，接觸面溫升過高二導致接頭燒壞，影響設備壽命，故應采用銅鋁過渡接頭，但又給現場施工帶來麻煩，采用鋁導體瓷套管則可解決上述問題。
戶內、戶外穿墻瓷套管是由瓷件、導電桿、兩端金屬附件及安裝法蘭裝配而成。母線穿墻瓷套管是由瓷件、兩端金屬附件、母線夾板及安裝法蘭裝配而成（母線夾板通常由用戶按母線尺寸自配）。
穿墻瓷套管的各項性能符合GB12944.1《高壓穿墻瓷套管技術條件》的規定。
四、安裝使用說明
1.穿墻瓷套管適用于工頻交流額定電40.5kv以下，安裝地點周圍環境溫度為-40℃~+40℃，海拔不超過1000m之電站及變電所配電裝置。
2.戶內穿墻套管不適用于對套管的瓷釉、金屬附件及水泥膠合劑有破壞作用或足以降低套管電氣性能的場所。
3.穿墻瓷套管在運行中如產生局部放電現象時，應檢查瓷套管法蘭處或內腔有無噴鋁層局部脫落現象，如有應及時采取臨時均壓措施。
CB-10KV/200A 3150A戶內銅排陶瓷穿墻套管型號參數：
| 型號 | 額定電壓kv | 額定電流A | 5秒短時電流（kA）不下于 | 工頻電壓(kv)不小于 | BILkVPeak不小于 | 彎曲破壞負荷不小于 | 重量(kg) | ||
| 干耐受 | 濕耐受 | 擊穿 | |||||||
| CB-10/200 | 10 | 200 | 3.8 | 47 | - | 75 | 80 | 7.5 | 6 |
| CB-10/400 | 10 | 400 | 7.2 | 47 | - | 75 | 80 | 7.5 | 6.2 |
| CB-10/600 | 10 | 600 | 12 | 47 | - | 75 | 80 | 7.5 | .6.7 |
| CB-10/1000 | 10 | 1000 | 20 | 47 | - | 75 | 80 | 7.5 | 10.2 |
| CB-10/1500 | 10 | 1500 | 30 | 47 | - | 75 | 80 | 7.5 | 12.8 |
| CB-10/2000 | 10 | 2000 | - | 47 | - | 75 | 80 | 7.5 | - |
| CB-10/3000 | 10 | 3000 | -- | 47 | - | 75 | 80 | 7.5 | - |
| CB-10V/3150 | 10 | 3150 | - | 47 | - | 75 | 80 | 7.5 | - |
| L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 | a2 | a3 | b | b1 | δ |
| 410 | 310 | 135 | 10 | 45 | 90 | 2-φ12 | φ13 | 150 | 22 | - | 40 | 6 | - |
| 460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | Φ11 | 165 | 22 | - | 20 | 3 | - |
| 460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | Φ13 | 165 | 22 | - | 40 | 3 | - |
| 460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | Φ17 | 165 | 22 | - | 40 | 6 | - |
| 500 | 355 | 155 | 10 | 72 | 100 | 2-φ12 | M30×2 | 165 | - | - | 100 | - | - |
| 520 | 355 | 155 | 12 | 82 | 100 | 2-φ12 | M39×3 | 165 | - | - | 100 | - | - |
