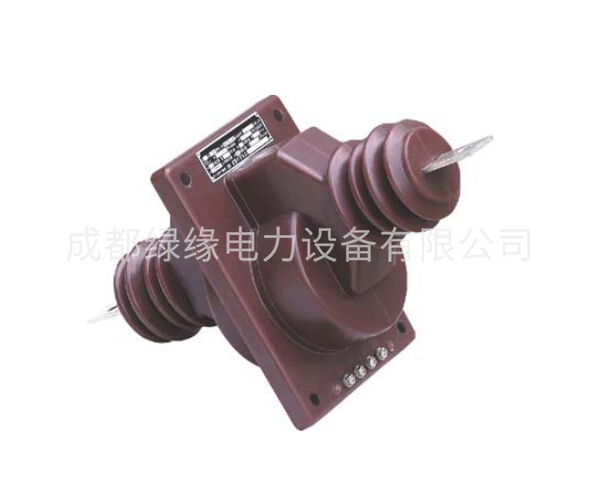

LA-10型電流互感器
一、產品概述
LA-10型電流互感器適用于額定頻率為50Hz額定電壓為10KV及以下裝置的電力系統中作電能測量和電氣保護用。
二、結構特點
互感器為環氧樹脂澆注加強絕緣型，可用于潮濕、產品表面凝霜級熱帶和高原地區。200A及以下為半封閉式澆注結構，300~1000A為單匝式全封閉澆注結
三、技術數據
1、額定一次電流：5~1000A；
2、額定二次電流：5A；
3、級次組合0.2/10P、0.5/10P、1/10P；
4、額定絕緣水平：12/42/75kV；
5、互感器局部放電符合GB7354-85《互感器局部放電測量》的要求。
6、互感器的額定二次輸出、保護級準確限值系數及一秒動、穩定電流見表。
LA-10型電流互感器產品參數：
| 型號 | 額定電流 | 準確級及額定輸出 | 保護級 | 一秒熱穩定電流(KA) | 動穩定電流(KA) | |||
| 0.2-02s | 0.5 | 1 | 額定輸出(VA) | 準確級及準確限值系數 | ||||
| LA-10 | 5/5 | 5-10 | 10 | 10 | 15 | 10P10級 | 0.5 | 0.8 |
| 10/5 | 0.9 | 1.6 | ||||||
| 15/5 | 1.4 | 2.4 | ||||||
| 20/5 | 1.8 | 3.2 | ||||||
| 30/5 | 2.7 | 4.8 | ||||||
| 40/5 | 3.6 | 6.4 | ||||||
| 50/5 | 4.5 | 8 | ||||||
| 75/5 | 6.8 | 12 | ||||||
| 100/5 | 9 | 16 | ||||||
| 150/5 | 13.5 | 24 | ||||||
| 200/5 | 18 | 32 | ||||||
| 300/5 | 22.5 | 40.5 | ||||||
| 400/5 | 30 | 54 | ||||||
| 500/5 | 30 | 55 | ||||||
| 600/5 | 30 | 54 | ||||||
| 800/5 | 40 | 72 | ||||||
| 1000/5 | 50 | 90 | ||||||
