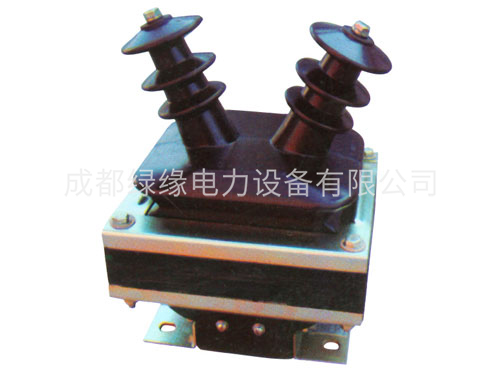

JDZC-6 JDZC-10（DC）型電壓互感器
一、產品概述
JDZC-6 JDZC-10（DC）型電壓互感器為單相雙線圈、環氧樹脂澆注絕緣、戶內型產品。適用于交流50Hz或60Hz，10kV及以下線路中，為控制電路，操作機構提供電源。
二、產品特點
JDZC-6 JDZC-10（DC）型電壓互感器為半澆注式，體積小、氣候適應性強、耐污穢及潮濕。鐵芯采用優質硅鋼片疊裝成方形，露在空氣中。一次線圈、二次線圈同時繞在一起，用環氧樹脂澆注成型。環氧樹脂澆注體下面涂有半導體漆，并與金屬板、鐵芯相連，以改善電場的不均勻性和電力線的畸變。
工頻試驗電壓符合GB1207-97及GB311.1-97的要求；
三、使用環境
1.海拔高度不超過1000米；
2.周圍氣溫******變化不超過：-5℃～+40℃；
3.相對濕度不大于85%；
4.不適宜安裝在下列環境中：
5.有腐蝕性的氣體、蒸氣或沉降物的地方；有導電塵埃（炭末、金屬末等）的地方；
6.有可能發生火災或爆炸危險的地方；有強烈的震動或撞擊的地方
JDZC-6 JDZC-10（DC）型電壓互感器技術參數：
| 產品型號 | 額定電壓比 | 準確級及額定輸出（VA）COSφ=0.8 | 極限輸出 | 額定絕緣水平 | ||||
| 0.2/3 | 0.5/3 | 0.5/0.5 | 0.5/3p | 0.5/6p | ||||
| JDZC-6 10 | 6000/100//200 | 15 | 30 | 60 | 50 | 50 | 200 | 7.2/32/60 |
| 10000/100/220 | 15 | 30 | 60 | 50 | 50 | 200 | 12/42/75 | |
