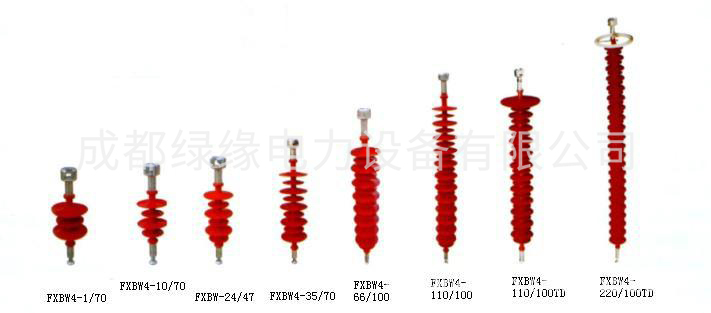

FXBW4-10/40 FXBW5-66/100復合懸式絕緣子
一、產品介紹
FXBW4-10/40 FXBW5-66/100復合懸式絕緣子由鐵帽、瓷瓶套管件（懸式或硅橡膠）和鋼腳（導電桿）組成，并用水泥膠合劑膠合為一體。本產品全部采用國際*********的圓柱頭型結構，其特點是頭部尺寸小。重量輕，強度高和爬電距離大。可節約金屬材料和降低線路造價。為滿足帶電作業的需要，在帽沿上采用國內傳統的結構形狀。
二、產品特點
1、強度高，重量輕。
2、濕閃污閃電壓高。
3、運行維護方便。
4、不易破碎，防止以外事故。
三、安全注意事項
1、復合懸式絕緣子運輸及安裝中應輕拿輕放，不應投擲，并避免與各類雜件(導線、鐵板、工具等)及尖硬物碰撞、摩擦。
2、復合絕緣子起吊時，繩結要打在端部附件上，嚴禁打在傘裙或護套上， 繩子必須碰及傘裙與護套部分時，應在接觸部分用軟布包裹。
3、不得將復合絕緣子當作放（收）線的輔助工具，以免使其受到?jīng)_擊力或彎矩而損傷絕緣子。
4、嚴禁腳踩絕緣子傘裙。
5、安裝均壓環時，應注意調整，使環與絕緣子軸線垂直，安裝位置見右圖，對于開口型均壓環，注意兩端開口方向一致，以利于放電，保護傘裙。
FXBW4-10/40 FXBW5-66/100復合懸式絕緣子技術參數表:
| 規格型號 | 額定電壓kV | 客定機械拉伸負荷KN | 連接標記 | 結構高度H（mm） | 最小電弧距離h（mm） | 最小公稱爬電距離h（mm） | 雷電全波沖擊耐受電壓（峰值kV不小于 | 操作沖擊耐受電壓（峰值）kV不小于 | 工頻濕耐受電壓1minkv(有效值)kV不小于 |
| FXBW4-10/40 | 10 | 40 | 11W | 340±15 | 190 | 400 | 95 | - | 60 |
| FXBW4-10/70 | 10 | 70 | 16W | 360±15 | 190 | 490 | 95 | - | 60 |
| FXBW4-10/100 | 10 | 100 | 16W | 400±15 | 190 | 490 | 95 | - | 60 |
| FXBW4-20/40 | 20 | 40 | 16W | 450±15 | 280 | 600 | 170 | - | 75 |
| FXBW4-20/70 | 20 | 70 | 16W | 470±15 | 280 | 750 | 170 | - | 75 |
| FXBW4-20/100 | 20 | 100 | 16W | 500±15 | 280 | 750 | 170 | - | 75 |
| FXBW4-20/120 | 20 | 120 | 16W | 500±15 | 280 | 750 | 170 | - | 75 |
| FXBW5-35/70 | 35 | 70 | 16W | 750±15 | 530 | 1370 | 250 | - | 105 |
| FXBW4-35/100 | 35 | 100 | 16W | 680±15 | 450 | 1300 | 230 | - | 95 |
| FXBW5-35/100 | 35 | 100 | 16W | 750±15 | 530 | 1370 | 250 | - | 105 |
| FXBW4-35/120 | 35 | 120 | 16W | 680±15 | 450 | 1300 | 230 | - | 95 |
| FXBW4-66/70 | 66 | 70 | 16W | 900±15 | 700 | 1900 | 410 | - | 185 |
| FXBW5-66/70 | 66 | 70 | 16W | 1010±15 | 780 | 2130 | 410 | - | 185 |
| FXBW4-66/100 | 66 | 100 | 16W | 940±15 | 700 | 1900 | 410 | - | 185 |
