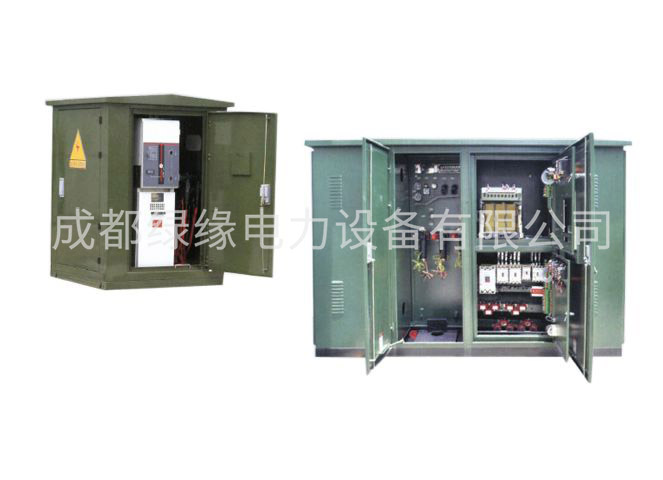

XGW10-12/630電纜分支箱
一、產品介紹：
XGW10-12/630帶負荷開關電纜分接箱是用于電纜連接和分接,巧妙的左右進出線分置，最小的結構設計，最強的電纜配置功能。進出線可達8路。該分接箱既保留傳統分接箱的優點，是城網改造的理想設備。體積小、免維護、技術經濟性好、可靠性高、安裝簡單使用方便。
二、產品特性：
1、采用預制式帶電可觸摸硅橡膠電纜頭，全密封、全絕緣、免維護、可保證人生安全。
2、結構緊湊，外形小巧美觀，不銹鋼雙層箱體，使用壽命可達20年以上。
3、在不影響主網絡運行的前提下，實現區域停電檢修，減少停電范圍。
4、可配一臺或多臺SF6負荷開關，接線方式靈活多樣，分支出線最多可達八回。
5、可選避雷器，短路故障指示器，限流熔斷路等，滿足用戶各種要求。
6、廣泛用于城市電網改造、住宅小區、商業中心等城市人口密集區。
三、技術參數：
| 序號 | 名稱 | 單位 |
| 1 | 額定電壓 | 12kv |
| 2 | 額定電流 | 630A |
| 3 | 工頻耐壓(相地) | 42kv/min |
| 4 | 雷沖擊電壓 | 75kv |
| 5 | 額定開斷電流 | 630 |
| 6 | 額定短路開合電流（峰值） | 50kv |
| 7 | 額定短時耐受電流 | 20kv/4s |
| 8 | 額定峰值耐受電壓 | 50kA |
| 9 | 額定開斷電容電流 | 45A |
| 10 | 額定開斷電感電流 | 16A |
| 11 | 滿負荷開端次數 | >100 |
| 12 | 分合閘機械操作次數 | 2000 |
四、產品型號：
| 型號 | 型號說明 | 尺寸（寬×深×高） |
| DFW-102K | 一進二分支 帶一臺開關 | 1180×1050×1600 |
| DFW-103K | 一進三分支 帶一臺開關 | 1250×1050×1600 |
| DFW-104K | 一進四分支 帶一臺開關 | 1250×1050×1600 |
| DFW-112K | 一進一出兩分支 帶一臺開關 | 1350×1050×1600 |
| DFW-113K | 一進一出三分支 帶一臺開關 | 1420×1050×1600 |
| DFW-114K | 一進一出四分支 帶一臺開關 | 1420×1050×1600 |
| DFW-102K2 | 一進兩分支 帶兩臺開關 | 1350×1050×1600 |
| DFW-112K2 | 一進一出兩分支 帶兩臺開關 | 1500×1050×1600 |
| DFW-103K3 | 一進三分支 帶三臺開關 | 1850×1050×1600 |
| DFW-132K3 | 一進一出三分支 帶三臺開關 | 2000×1050×1600 |
