一、結構簡介

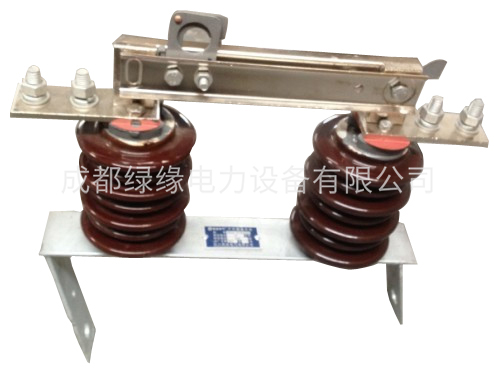

GW9-12FG/630A型戶外單極隔離開關(以下簡稱為開關)適用于12千伏高壓輸配電線路上，用以切斷和閉合無負載有電壓的單相或三相電路。
開關供三相線路系統單相使用，其結構簡單、經濟、使用方便。開關的額定電流有：200A；400A；600A和1000A。他們皆有底座、支柱絕緣子、導電部分和機構部分組成。采用閘刀式結構分合閘達到切斷和閉合線路，每相閘刀由兩片導電片組成，刀片兩側外裝有壓縮彈簧，調節彈簧的高度可以得到開關閘所需要的接觸壓力。開關分合閘時用絕緣棒操作機構部分便可以進行合閘運動。閘刀由自鎖裝置。


二、使用環境條件和主要技術參數
1.使用環境條件
1.1、海拔高度不超過4000米；
1.2、環境溫度：最高環境溫度不高于+40℃；
最低環境溫度不低于-30℃；
1.3、戶外風速不超過35米/秒；
1.4、地震烈度不超過8級；
1.5、安裝場所應無嚴重影響開關絕緣和導電能力的氣體，蒸汽、化學性質沉積、鹽霧、灰塵污垢其他爆炸性、侵蝕性介質。
1.6、安裝場所應無頻繁的劇烈振動。
三、運輸與保管
1.本開關經制造廠以單相形式裝配，調整、試驗合格后按一定規格包裝。
2.運輸時不得倒置，不得受到強烈震動和碰撞。
3.開關運行目的地后，包裝木箱應無松散、損壞現象方可。

主要技術參數

表一

表二
